Струбцины и шлейфовые зажимы
Полная линейка спиральных зажимов для ВОЛС от 1 кН до 120 кН. Зажимы аттестованы ПАО "Россети" с несколькими российскими кабельными заводами. А также все необходимое для монтажа подвесного кабеля, в том числе - узлы крепления, кабельные муфты, виброгасители и др
Категории
Фильтры
Тип струбцины

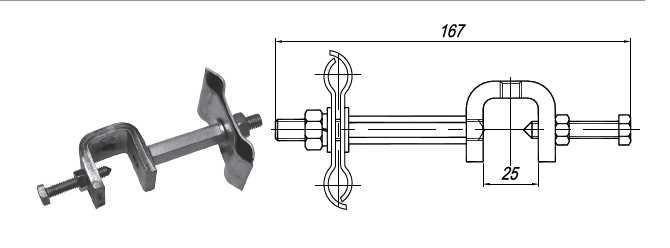

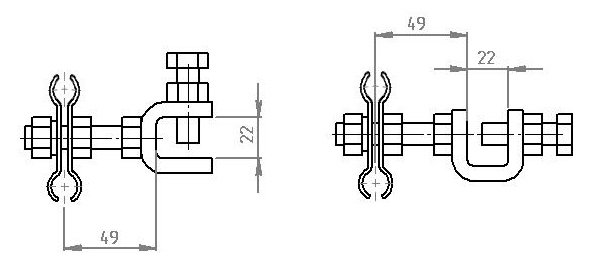

Зажим СШ(У) -11/14-4(4мм плаш)
Зажим СШ(У) устанавливается на траверсу или ствол металлических решетчатых опор, на траверсу или стойку металлических опор из гнутого профиля или на траверсу железобетонных опор. При этом толщина полки профиля в месте крепления, должна быть не более 22 мм. Крепление осуществляется болтом с контргайкой. При креплении на профиль с толщиной полки менее 5 мм. контргайку необходимо устанавливать на болт внутри корпуса зажима СШ(У). Плашки толщиной 4 мм, для фиксации ОКГТ диаметром от 11 до 14 мм
Зажим ЗКШ -2-19/23-4
Предназначен для крепления шлейфа оптического кабеля встроенного в грозозащитный трос (ОКГТ) к элементам опор, зданий, сооружений и другим конструкциям. Обеспечивают заданное усилие сдавливания кабеля. Зажимы изготавливаются в климатическом исполнении УХЛ, категории 1 по ГОСТ 15150. Диаметр кабеля, мм 19-23 Толщина плашки, мм 4 Масса, кг 0,95
Зажим ЗШ.ОКГТ 8-18
Предназначен для крепления шлейфа оптического кабеля, встроенного в грозотрос (ОКГТ), к элементам опор, зданий и сооружений при прокладке,разанкеровке или спуске в кабельную канализацию. Крепление зажима к опоре осуществляется монтажной лентой F 20. Изготавливается в климатическом исполнении УХЛ 1, ГОСТ 15150. Диаметр ОКСН, ОКГТ 8-18 мм Масса, 0,36 кг Количество в упаковке, 40 шт

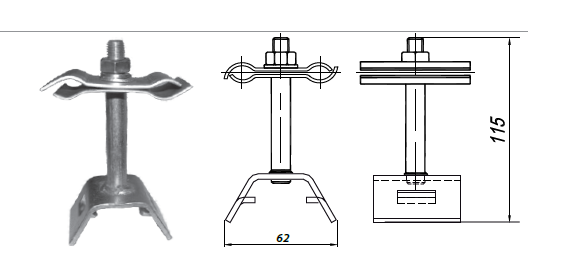

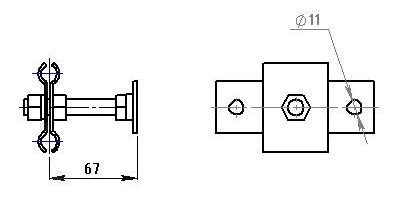

Зажим ЗШ(У) -8/11(2мм плашка)
Зажим ЗШ(У) устанавливается на ж/б стойки опор или строительные конструкции из бетона или полнотелого кирпича. Крепление осуществляется ленточным хомутом либо анкерными болтами с гайками 10х40-60 мм. Плашки толщиной 2 мм, для фиксации ОКСН диаметром от 8 до 11 мм
Зажим СШ(У) -8/11(2мм плашка)
Зажим СШ(У) устанавливается на траверсу или ствол металлических решетчатых опор, на траверсу или стойку металлических опор из гнутого профиля или на траверсу железобетонных опор. При этом толщина полки профиля в месте крепления, должна быть не более 22 мм. Крепление осуществляется болтом с контргайкой. При креплении на профиль с толщиной полки менее 5 мм. контргайку необходимо устанавливать на болт внутри корпуса зажима СШ(У). Плашки толщиной 2 мм, для фиксации ОКСН диаметром от 8 до 11 мм
Зажим ЗШ(У) -11/14-4(4мм плаш)
Зажим ЗШ(У) устанавливается на ж/б стойки опор или строительные конструкции из бетона или полнотелого кирпича. Крепление осуществляется ленточным хомутом либо анкерными болтами с гайками 10х40-60 мм. Плашки толщиной 4 мм, для фиксации ОКГТ диаметром от 11 до 14 мм
Зажим ЗКШ -2-11/18-2
Предназначен для крепления шлейфа оптического кабеля самонесущего неметаллического (ОКСН) к элементам опор, зданий, сооружений и другим конструкциям. Обеспечивают заданное усилие сдавливания кабеля. Зажимы изготавливаются в климатическом исполнении УХЛ, категории 1 по ГОСТ 15150. Диаметр кабеля, мм 11-18 Толщина плашки, мм 2 Длина, мм 260 Ширина, мм 180 Глубина, мм 85 Масса, кг 0,8
Зажим ЗКШ -3-14/18-2
Предназначен для крепления шлейфа оптического кабеля самонесущего неметаллического (ОКСН) к элементам опор, зданий, сооружений и другим конструкциям. Обеспечивают заданное усилие сдавливания кабеля. Зажимы изготавливаются в климатическом исполнении УХЛ, категории 1 по ГОСТ 15150. Диаметр кабеля, мм 14-18 Толщина плашки, мм 2 Габаритные размеры, мм 154х133х100 Масса, кг 0,45
Зажим ЗКШ -3-11/14-4
Предназначен для крепления шлейфа оптического кабеля самонесущего неметаллического (ОКСН) к элементам опор, зданий, сооружений и другим конструкциям. Обеспечивают заданное усилие сдавливания кабеля. Зажимы изготавливаются в климатическом исполнении УХЛ, категории 1 по ГОСТ 15150. Диаметр кабеля, мм 11-14 Толщина плашки, мм 3 Масса, кг 0,6 Зажим шлейфовый 1 шт. Объем, м3: 0,003970 Вес, кг.: 0,57
Зажим СШ.ОКГТ 8-18
Предназначена для крепления шлейфа оптического кабеля, встроенного в грозотрос (ОКГТ), к элементам опор, зданий и сооружений при прокладке, разанкеровке или спуске в кабельную канализацию. Изготавливается в климатическом исполнении УХЛ 1, ГОСТ 15150. Диаметр ОКСН, ОКГТ, 8-18 мм Масса, 0,43 кг Количество в упаковке, 50 шт По желанию заказчика возможно изготовление струбцины типа «СШ.ОКГТ 2» для спуска 4-х ОКГТ одновременно.
Зажим СШ(У) -11/18(2мм плашка)
Зажим СШ(У) устанавливается на траверсу или ствол металлических решетчатых опор, на траверсу или стойку металлических опор из гнутого профиля или на траверсу железобетонных опор. При этом толщина полки профиля в месте крепления, должна быть не более 22 мм. Крепление осуществляется болтом с контргайкой. При креплении на профиль с толщиной полки менее 5 мм. контргайку необходимо устанавливать на болт внутри корпуса зажима СШ(У). Плашки толщиной 2 мм, для фиксации ОКСН диаметром от 11 до 18 мм
Зажим ЗШ(У) -14/18-4(4мм плаш)
Зажим ЗШ(У) устанавливается на ж/б стойки опор или строительные конструкции из бетона или полнотелого кирпича. Крепление осуществляется ленточным хомутом либо анкерными болтами с гайками 10х40-60 мм. Плашки толщиной 4 мм, для фиксации ОКГТ диаметром от 14 до 18 мм
Зажим ЗКШ -2-14/18-4
Предназначен для крепления шлейфа оптического кабеля самонесущего неметаллического (ОКСН) к элементам опор, зданий, сооружений и другим конструкциям. Обеспечивают заданное усилие сдавливания кабеля. Зажимы изготавливаются в климатическом исполнении УХЛ, категории 1 по ГОСТ 15150. Диаметр кабеля, мм 14-18 Толщина плашки, мм 4 Масса, кг 0,95
Зажим СШ(У) -ДС
Зажим СШ(У) устанавливается на траверсу или ствол металлических решетчатых опор, на траверсу или стойку металлических опор из гнутого профиля или на траверсу железобетонных опор. При этом толщина полки профиля в месте крепления, должна быть не более 22 мм. Крепление осуществляется болтом с контргайкой. При креплении на профиль с толщиной полки менее 5 мм. контргайку необходимо устанавливать на болт внутри корпуса зажима СШ(У). Для закрепления бухты ОКСН на угловом профиле диафрагм стволов металлических решетчатых опор или иных строительных конструкций, зажимы вместо плашек комплектуются пластиной ДС
Зажим ЗКШ -2-11/14-4
Предназначен для крепления шлейфа оптического кабеля самонесущего неметаллического (ОКСН) к элементам опор, зданий, сооружений и другим конструкциям. Обеспечивают заданное усилие сдавливания кабеля. Зажимы изготавливаются в климатическом исполнении УХЛ, категории 1 по ГОСТ 15150. Диаметр кабеля, мм 11-14 Толщина плашки, мм 4 Масса, кг 0,95
Зажим СШ(У) -14/18-4(4мм плаш)
Зажим СШ(У) устанавливается на траверсу или ствол металлических решетчатых опор, на траверсу или стойку металлических опор из гнутого профиля или на траверсу железобетонных опор. При этом толщина полки профиля в месте крепления, должна быть не более 22 мм. Крепление осуществляется болтом с контргайкой. При креплении на профиль с толщиной полки менее 5 мм. контргайку необходимо устанавливать на болт внутри корпуса зажима СШ(У). Плашки толщиной 4 мм, для фиксации ОКГТ диаметром от 14 до 18 мм
Зажим ЗКШ -2-14/18-2
Предназначен для крепления шлейфа оптического кабеля самонесущего неметаллического (ОКСН) к элементам опор, зданий, сооружений и другим конструкциям. Обеспечивают заданное усилие сдавливания кабеля. Зажимы изготавливаются в климатическом исполнении УХЛ, категории 1 по ГОСТ 15150. Диаметр кабеля, мм 14-18 Толщина плашки, мм 2 Длина, мм 260 Ширина, мм 180 Глубина, мм 85 Масса, кг 0,8
Зажим ЗКШ -2-11/14-2
Предназначен для крепления шлейфа оптического кабеля самонесущего неметаллического (ОКСН) к элементам опор, зданий, сооружений и другим конструкциям. Обеспечивают заданное усилие сдавливания кабеля. Зажимы изготавливаются в климатическом исполнении УХЛ, категории 1 по ГОСТ 15150. Диаметр кабеля, мм 11-14 Толщина плашки, мм 2 Длина, мм 260 Ширина, мм 180 Глубина, мм 85 Масса, кг 0,8
