Устройства для подвески оптической муфты и запаса
Полная линейка спиральных зажимов для ВОЛС от 1 кН до 120 кН. Зажимы аттестованы ПАО "Россети" с несколькими российскими кабельными заводами. А также все необходимое для монтажа подвесного кабеля, в том числе - узлы крепления, кабельные муфты, виброгасители и др
Категории
УПМК(2)
Устройство УПМК(2) предназначено для подвески оптической кабельной муфты и технологического запаса оптического кабеля на опорах воздушных линий электропередачи, связи, уличного освещения, наземного электротранспорта. Крепление устройства к опоре осуществляется двумя универсальными ленточными хомутами на заданной проектом высоте. Для удобства подъёма на кожухе имеется монтажная петля для крепления каната. Кабельная муфта закрепляется на держателях двумя ремешками-стяжками, а технологический запас ОК – на каркасе для намотки ОК. В данном устройстве кабельная муфта защищена кожухом от актов вандализма.

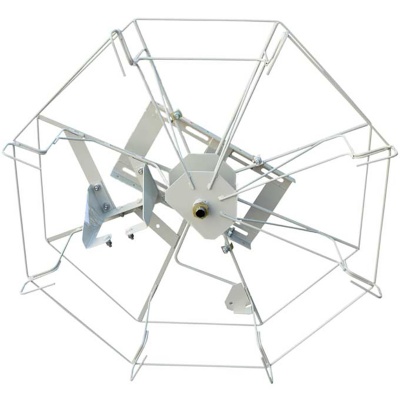

Барабан БШ-1-3
Барабан шлейфовый типа БШ вращающейся конструкции рассчитан для локации на опорах ВЛ соединительных и разветвительных муфт с технологическим резервом кабеля ОКГТ и ОКСН, при намотке которого исключается возможность прокручивания кабеля на вводах в муфту. Настояще изделее подвешивается на металлических опорах при помощи узла подвески УПШ-03. На столбах бетонных опор круглого сечения барабан подвешивается при помощи узла подвески УПШ-01, а к ж/б опоре типа СВ при помощи узла подвески УПШ-02. Масса изделия, кг 27,6 Покрытие грунт ГФ-021 Габариты (Ш×В×Г), мм 1120×1120×445
Узел крепления УПШ-02
Предназначен для подвески шкафов типа ШРМ и барабанов типа БШ к прямоугольным опорам типа «СВ» линий электропередач. Габаритные размеры, мм 320х250х50 Масса, кг 1,7
Узел крепления УПШ-01
Узел подвески типа УПШ-01 предназначен для подвески шкафов типа ШРМ и барабанов типа БШ к круглым бетонным опорам типа СК линий электропередачи. Габаритные размеры, мм 280х80х50 Масса, кг 1,2
ШРМ (1)
Шкаф ШРМ предназначен для размещения оптической кабельной муфты (цилиндрической - диаметром не более 200 мм, длинной не более 500 мм) и технологического запаса оптического кабеля на опорах воздушных линий электропередачи, связи, уличного освещения, наземного электротранспорта. Шкаф крепится в определенном проектом месте, при помощи хомутов, шпилек или других конструкций. Для удобства подъёма на раме и кожухе имеются монтажные петли для крепления каната. Кабельная муфта закрепляется на держателях двумя ремешками-стяжками. Технологический запас ОК укладывается в бухту диаметром не более 700 мм и размещается на раме в ограничителях. При использовании ШРМ(2) возможно размещение технологического запаса ОК вне шкафа на специальном каркасе. Шкаф ШРМ комплектуется двумя плашечными зажимами для ввода и вывода ОК. Наименование b, мм ШРМ (1) 744 ШРМ (2) 404 24,2
УПМК 800 (цинк.)
Применяется для подвески оптических муфт типа МТОК и МОГ-Т-3 и для размещения технологических запасов оптических кабелей на опорах. Муфта и бухта кабеля закрепляются на одном устройстве. Крепится двумя хомутами из ленты монтажной стальной с замками-фиксаторами. Стяжки для крепления муфты в комплект УПМК не входят и приобретаются отдельно. Макс. длина запаса ВОК (D=11,5 мм), м 153 Материал Сталь Покрытие Порошковая окраска Габаритные размеры, мм: - высота, мм 800 - ширина, мм 800 - глубина, мм 80 Масса, кг 3 Комплектация Поперечина 2 шт. Болт для крепления поперечин 2 шт.

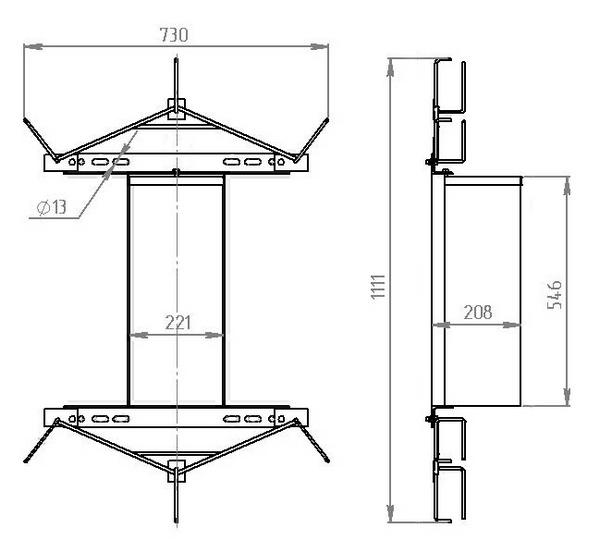

УПМК(3)
Устройство УПМК(3) предназначено для подвески оптической кабельной муфты и технологического запаса оптического кабеля на опорах воздушных линий электропередачи, связи, уличного освещения, наземного электротранспорта. Крепление устройства к опоре осуществляется двумя универсальными ленточными хомутами (ХЛ-У) на заданной проектом высоте. Кабельная муфта закрепляется на держателях двумя пластиковыми ремешками-стяжками, а технологический запас ОК - на каркасе для намотки ОК.
Узел крепления УПШ-03-2
Предназначен для подвески шкафов ШРМ и барабанов БШ к металлическим решетчатым опорам высоковольтных линий или к другим несущим конструкциям, имеющим в составе угловые элементы в диапазоне размеров от 50 до 140 мм. размеры, мм 185х42х12 Масса, кг 0,24 Состав Крюк 1 шт. Гайка М12 2 шт. Шайба 12 1 шт.
Узел крепления УПШ-03-1
Предназначен для подвески шкафов ШРМ и барабанов БШ к металлическим решетчатым опорам высоковольтных линий или к другим несущим конструкциям, имеющим в составе угловые элементы в диапазоне размеров от 100 до 200 мм. Габаритные размеры, мм 250х42х12 Масса, кг 0,32 Состав Крюк 1 шт. Гайка М12 2 шт. Шайба 12 1 шт.

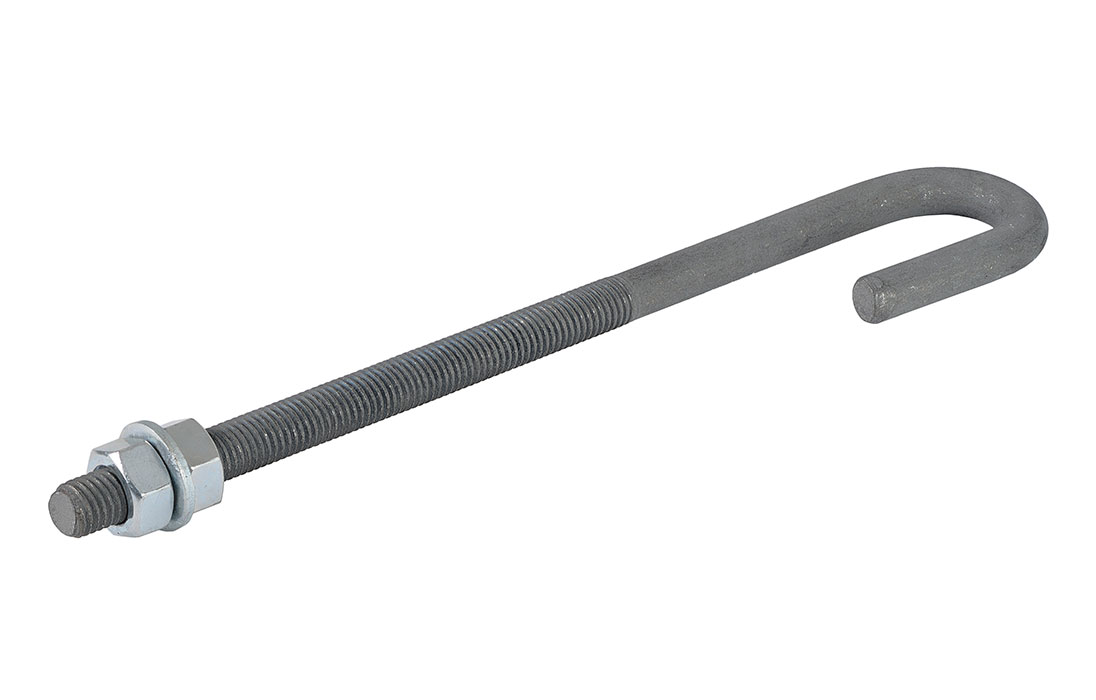

Комплект крепежа к анкерным опорам ССД
Применяется при креплении на опорах ЛЭП устройств подвески муфты и намотки подвесного ОК, а также каркаса для намотки запаса ОК. Длина скобы, мм 250 Длина резьбовой части скобы, мм 195 Габаритные размеры, мм 240х140х60 Масса, кг 1,4 Скоба 2 шт. Прихват 2 шт. Шайба 4 шт. Шайба пружинная 4 шт. Гайка 4 шт.
Кронштейн для крепления МКО-П3 к опорам
Предназначен для установки муфт-кроссов типа МКО-П3 на круглых столбовых опорах, крепления магистрального и абонентских ОК. Крепление кронштейна к стенам осуществляется с помощью шурупов, а к столбовым опорам монтажной металлической лентой. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации, без использования специального инструмента и расходных материалов. Материал Сталь Покрытие Цинк-хром Габаритные размеры, мм 980х360х50 Масса, кг 0,9
Узел крепления УКШ.С10П
Узлы крепления УКШ.САУ10П и УКШ.С10П предназначены для крепления устройств УПМК(2) и УПМК(3), а также шкафов ШРМ на стойках стальных опор из гнутого профиля серии С10П . Для крепления одного изделия необходимы два узла, соответствующих модификации стойки, входящей в состав опоры.

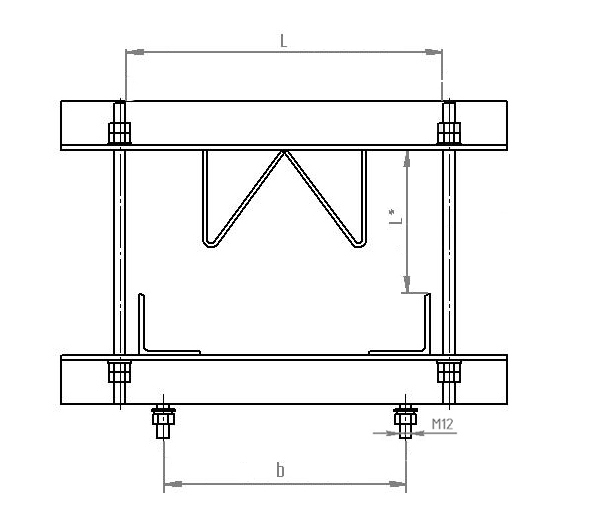

Узел крепления УКШ.СВ
Узлы УКШ.СВ предназначены для крепления устройств УПМК(2) и УПМК(3), а также шкафов ШРМ на ж/б стойках трапециевидного сечения с габаритными размерами от 185 до 245 мм.* Для крепления одного изделия необходимы два узла УКШ.СВ. Масса узла - 1,9 кг. * Возможно изготовление узлов для стоек, отличающихся по размерам от указанных выше. В этом случае, в заявке на изготовление узла необходимо указать УКШ.СВ–LхL*, где :
Узел крепления УКШ.СВ-350*350
Узлы УКШ.СВ предназначены для крепления устройств УПМК(2) и УПМК(3), а также шкафов ШРМ на ж/б стойках трапециевидного сечения с габаритными размерами от 185 до 245 мм.* Для крепления одного изделия необходимы два узла УКШ.СВ. Масса узла - 1,9 кг. * Возможно изготовление узлов для стоек, отличающихся по размерам от указанных выше. В этом случае, в заявке на изготовление узла необходимо указать УКШ.СВ–LхL*, где :
Барабан БШ-1-4
Барабан шлейфовый типа БШ вращающейся конструкции рассчитан для локации на опорах ВЛ соединительных и разветвительных муфт с технологическим резервом кабеля ОКГТ и ОКСН, при намотке которого исключается возможность прокручивания кабеля на вводах в муфту. Тип муфты МТОК-А1 Длина траверсы L, мм 580 Масса изделия, кг 24,6 Габариты (Ш×В×Г), мм 1120×1120×445
Узел крепления УКШ.САУ10П
Узлы крепления УКШ.САУ10П и УКШ.С10П предназначены для крепления устройств УПМК(2) и УПМК(3), а также шкафов ШРМ на стойках стальных опор из гнутого профиля серии С10П . Для крепления одного изделия необходимы два узла, соответствующих модификации стойки, входящей в состав опоры.
Крюк К(1)
Крюки К предназначены для крепления устройств УПМК(2) и УПМК(3), а также шкафов ШРМ к поясным уголкам, уголкам решётки или диафрагмы ствола металлической решетчатой опоры ЛЭП. Для крепления одного изделия необходимы четыре крюка соответствующего типоразмера. Если конструкция ствола опоры не позволяет закрепить изделие при помощи четырёх крюков, возможно крепление тремя крюками (два – за поясной уголок, один – за раскос, растяжку или диафрагму). Размер полки уголка опоры, мм 63-125
Крюк К(2)
Крюки К предназначены для крепления устройств УПМК(2) и УПМК(3), а также шкафов ШРМ к поясным уголкам, уголкам решётки или диафрагмы ствола металлической решетчатой опоры ЛЭП. Для крепления одного изделия необходимы четыре крюка соответствующего типоразмера. Если конструкция ствола опоры не позволяет закрепить изделие при помощи четырёх крюков, возможно крепление тремя крюками (два – за поясной уголок, один – за раскос, растяжку или диафрагму). Размер полки уголка опоры, мм 140-200
